Corsair Transportanhänger

Kurzanleitung für den Aufbau





Schritt 1

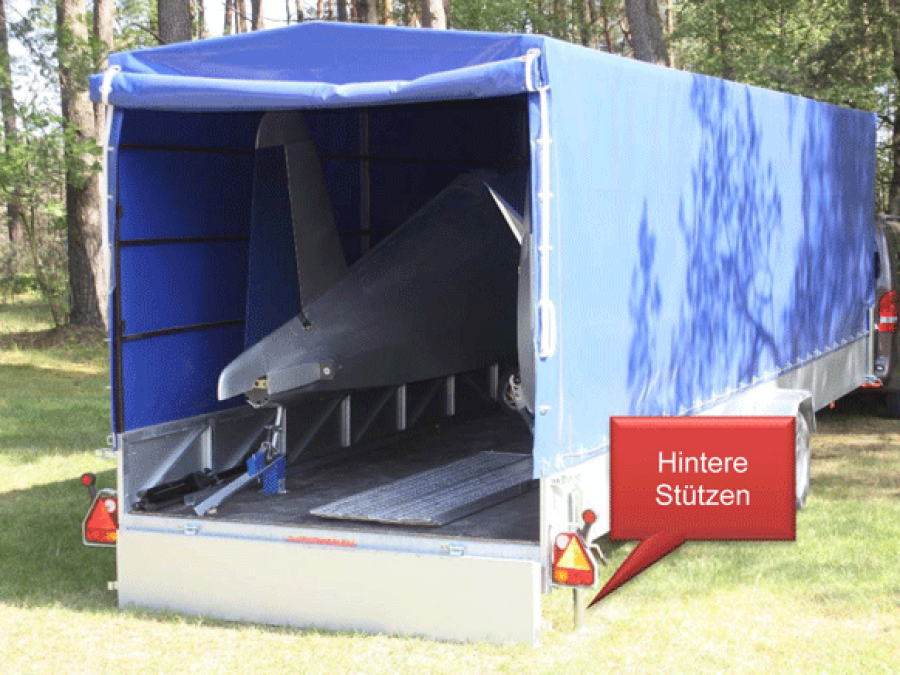

Bringen Sie den Hänger in eine horizontale Position, sichern
Sie ihn mit den hinteren Stützen und öffnen Sie den Hänger.





Schritt 2

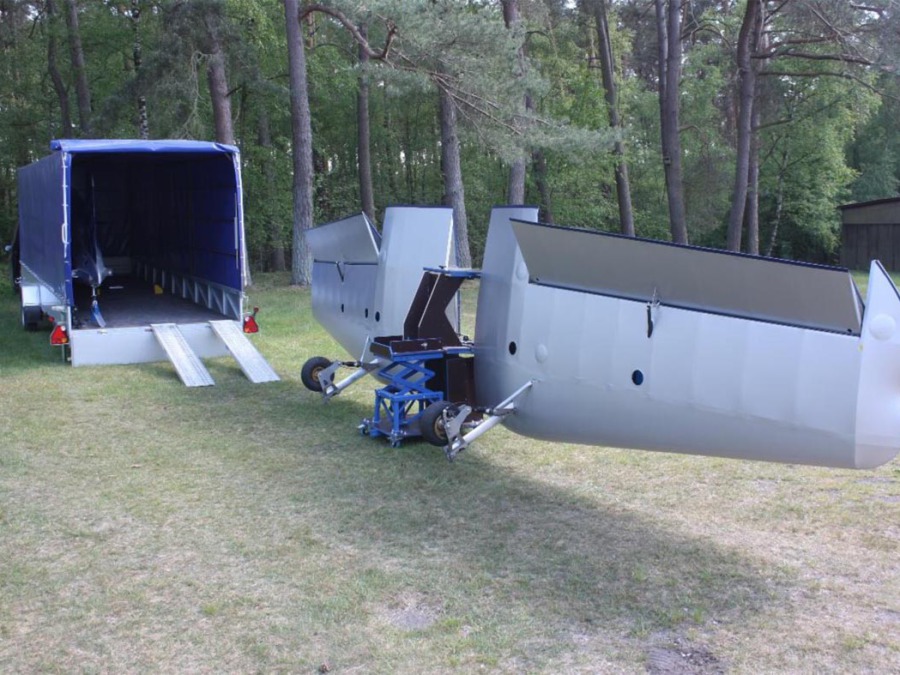

Positionieren Sie die Rampen hinter dem Flügel

und rollen sie ihn hinaus.





Schritt 3

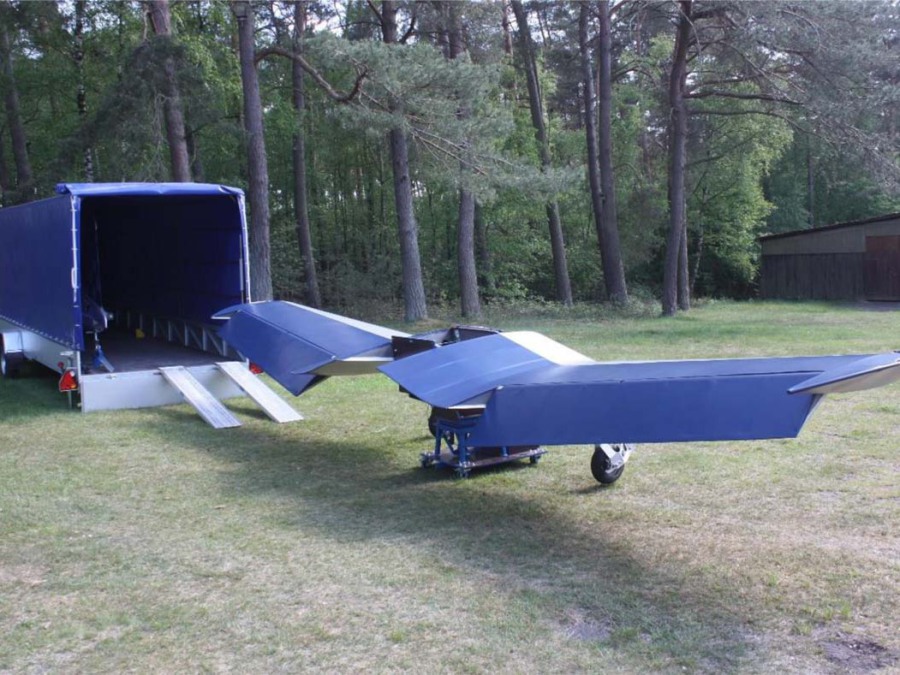

Drehen Sie den Flügel in eine horizontale Position.





Schritt 4

Entfernen Sie die Rampen und rollen Sie den Rumpf

bis zum Anschlag heraus.





Schritt 5

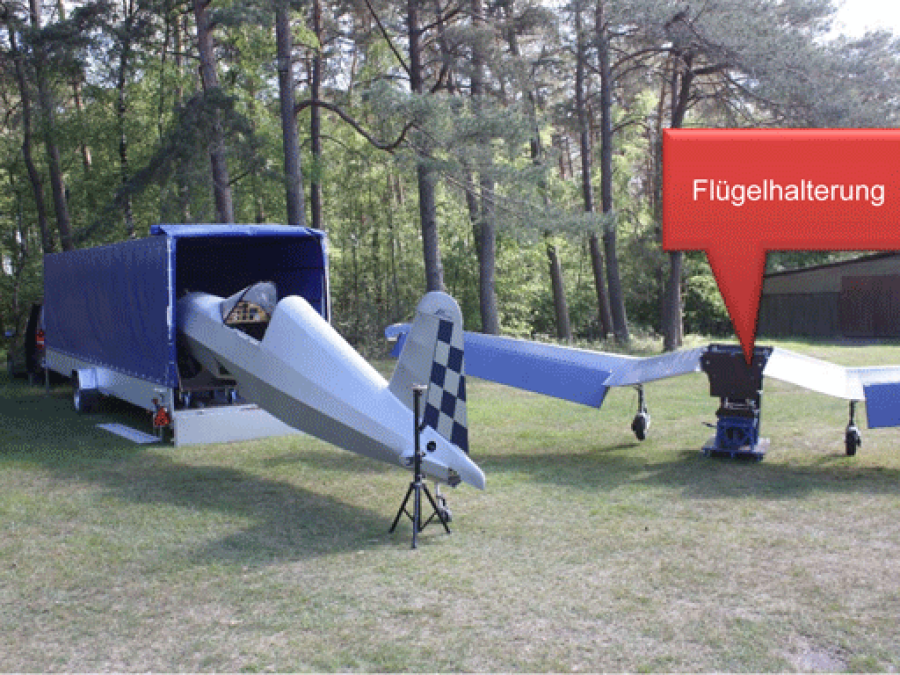

Fixieren Sie das Spornrad auf der Stütze

und rollen Sie den Flügel unter den Rumpf.





Schritt 6

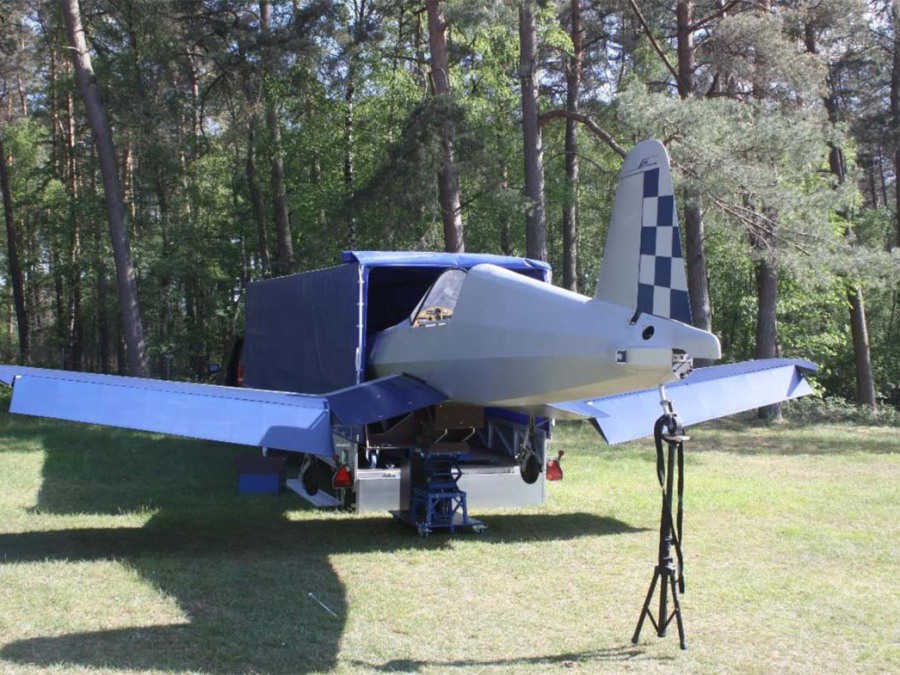

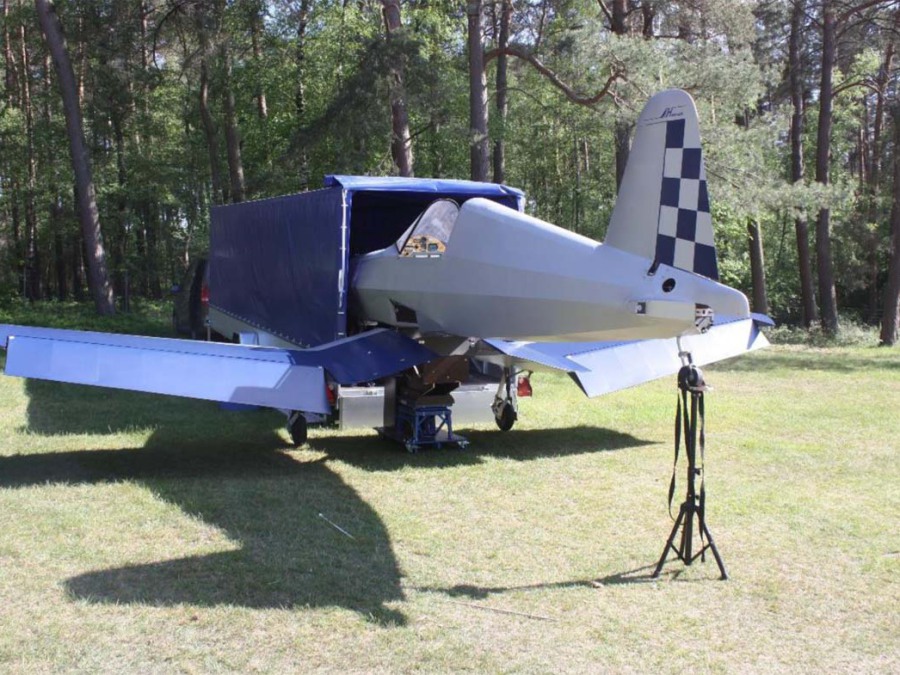

Entfernen Sie die Flügelhalterungen und fahren Sie den Flügel

mit der eingebauten Hydraulik unter den Rumpf.

Montieren Sie die 4 Hauptbolzen und sichern Sie diese mit den Fokkernadeln (die Details finden Sie im Corsair Handbuch).





Schritt 7

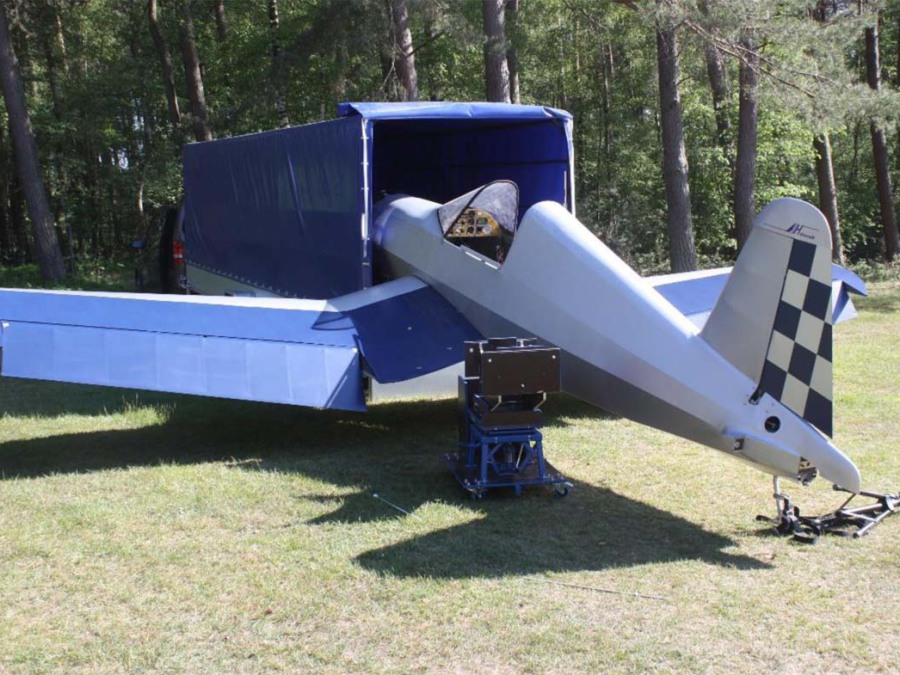

Rollen Sie das Flügelgestell beiseite und entfernen Sie die Spornradstütze. Es kann notwendig sein, die Rampen unter den Hauptfahrwerksrädern zu platzieren um sicherzustellen, dass die Corsair auf ihren Hauptfahrwerksrädern steht und aus dem Rumpfwagen herauskommt.





Schritt 8

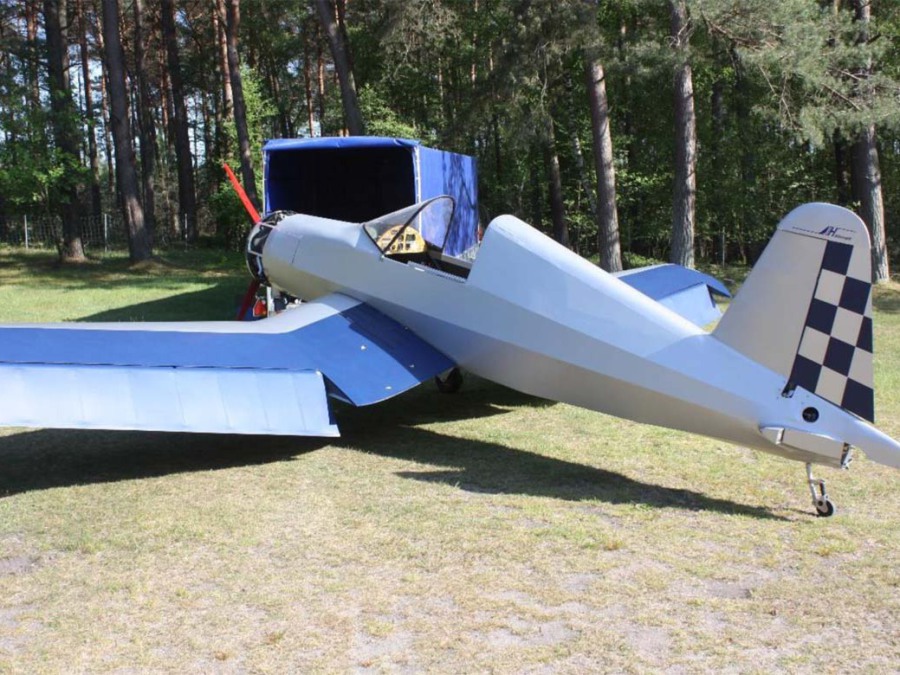

Rollen Sie die Corsair beiseite.

Der weitere Zusammenbau und finale Check erfolgt

gemäß Handbuch.
